有管理云平台、带*、带IPSEC

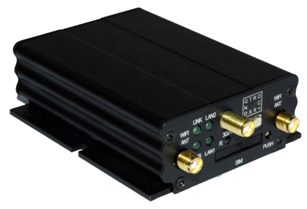

一.1 产品外观
2 灯位和按键描述

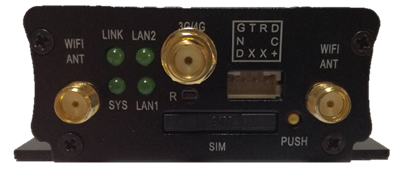

下图从左到右，从上到下分别为：link灯、LAN灯、系统灯、WAN灯。
下图从左到右分别为：RST复位按键、PUSH按键。
灯位描述：
|
名称 |
状态 |
描述 |
|
Link灯 |
熄灭 |
没找到模块或者SIM卡 |
|
慢闪 |
找到模块和者SIM卡 |
|
|
快闪 |
拨号中 |
|
|
常亮 |
已上线 |
|
LAN灯 |
闪烁 |
接入网口线并有数据传输 |
|
灭 |
未接入网口线 |
|
|
系统灯 |
慢闪 |
系统正常运行 |
|
闪 |
系统处于复位状态 |
|
|
灭 |
未接入电源 |
|
|
WAN灯 |
闪烁 |
接入网口线并有数据传输 |
|
灭 |
未接入网口线 |
按键描述：
|
名称 |
功能 |
|
RST复位按键 |
长按8秒，可以将系统初始化 |
|
PUSH按键 |
按下可以将弹出SIM卡卡槽 |
3端口描述
下图从左到右分别为： LAN口、WAN口、电源接口
|
名称 |
功能 |
|
电源接口 |
连接电源 |
|
WAN口 |
连接外网，亦可以做POE供电口 |
|
LAN口 |
连接电脑或者交换机等设备，亦可以做POE供电口 |
下图从左到右分别为：ANT WiFi 、ANT 3G/4G、UART接口、SIM、ANT WiFi。
描述：
|
名称 |
功能 |
|
ANT WiFi |
WiFi天线接口 |
|
ANT 3G/4G |
LTE天线接口 |
|
UART接口 |
串口接口 |
|
SIM |
SIM卡槽 |
|
ANT WiFi |
WiFi天线接口 |
设备快速安装指南

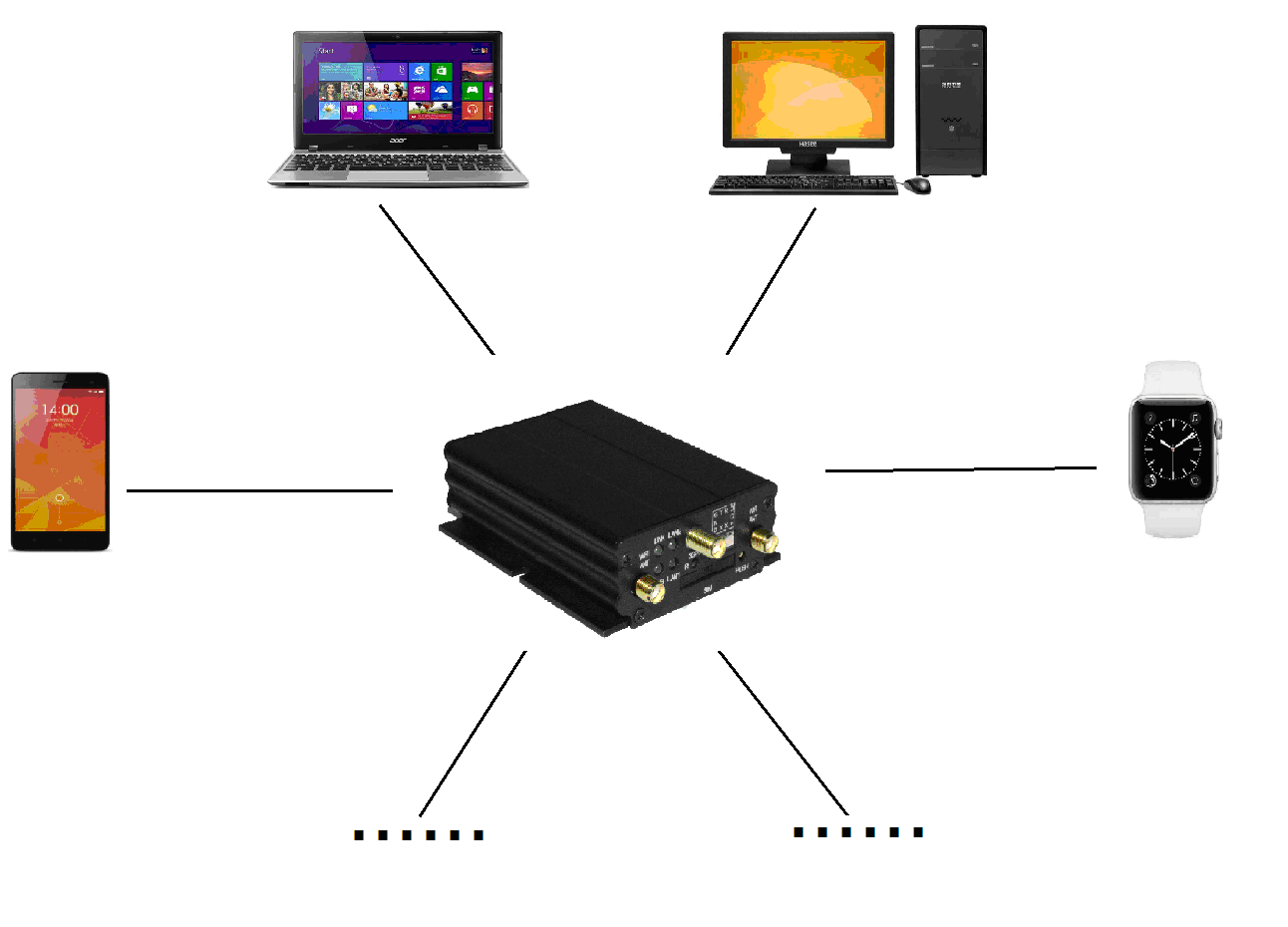

WAN连接外网，电源接口连接电源，设备自动将有线网络信号转换为无线信号。无线名默认为“Crabox_XXXXXX” (XXXXXX是贴在机身背面条形码的后六位)，无线密码默认为“ 12345678”。
安装注意事项
操作环境要求
|
工作温度 |
-25℃~60℃ |
|
存储温度 |
-40℃~85℃ |
|
工作湿度 |
5%~95%无凝冰 |
|
防护等级 |
IP31 |
设备管理
备注：以下操作在设备未接入外网状态下进行。若已接入外网网络，请拔下外网线，然后按照以下步骤进行操作。
1 连接并登陆设备管理页面
1. 使用一根网线分别连接设备的LAN口和电脑的网口。
2. 等待十几秒后，电脑自动获取到地址。
3. 打开浏览器页面，在浏览器页面地址栏中输入设备的网关地址“192.168.1.1”（设备的网关地址标记在设备背面的标签上，默认地址为192.168.1.1）进行页面跳转。
4. 页面跳转成功后，会显示出设备的登陆界面，请在页面中按照提示输入密码“admin”（密码标记在设备背面的标签上，初始密码默认为admin），然后点击<登录>按钮。
5. 成功登陆设备管理界面，可以查看设备的基础信息并进行设备操作管理。
基础功能介绍
1 系统状态
系统界面可以直观的展现设备当前的所有状态信息，特有的模块弹窗界面可以清晰准确的显示更多设置信息。
Ø 运行时间：自动显示运行天数和当前的软件版本。
Ø 资源使用率：实时监测设备的使用率，避免出现设备高温运行的情况。
Ø 实时流量监控：自动实时监测接入设备使用网络的速率。
Ø 外网信息：显示设备获取到的WAN口信息和当前设备使用的网络模式。鼠标点击此模块时，页面自动弹出连接网络的详细信息。
Ø 内网信息：显示设备的网关信息（即管理界面的网址）、设备的无线名称、设备的连接数、设备网口的连接状态。当网口线接入网口的时候，网口图标会如上图一样亮起。鼠标点击此模块时，页面自动弹出无线信息和内网设置的详细信息。
Ø 无线信息：显示设备无线名称和密码，无线信息一目了然。
Ø 4G信息：显示设备检测到的SIM的型号、当前SIM状态、信号强度。当没有有SIM卡插入时，页面会提示模块异常。鼠标点击此模块时，页面自动弹出当前使用的手机序列信息和运营商信息等详细信息。
Ø 虚拟专网：显示出各类*的当前连接状态。鼠标点击此模块时，页面自动弹出页面相关*连接的详细信息。
Ø 高级应用信息：显示常用应用的当前状态。鼠标点击此模块时，页面自动弹出更多的应用状态信息。
