河北万豪环保明渠紫外线消毒器简介
一、框架式紫外线消毒器产品介绍：
框架式（明渠式）紫外线消毒器是通过布置于开槽沟渠内的紫外消毒模块上的紫外灯发出中心辐射波长为253.7nm的短波紫外线对流经沟渠的水体进行杀菌消毒，从而解决处理后的污水细菌指标的超标问题，使终排放水体的细菌学标达到并超过国家相关排放标准及水质标准要求。
二、框架式紫外线消毒器性能特点：
框架式（明渠式）紫外线消毒器采用模块化设计，安装方便、操作简单，可根据不同处理量及用户要求自由组合模块，适用范围广，可靠性高。该系统杀菌速度快、效果好，杀菌效率高，运行费用低。没有因消毒产生的二次污染，所采用的低压高强汞灯由于有效寿命长，大大降低了更换灯管产生的运行和维修费用。
三、框架式紫外线消毒器应用行业：
1、框架式紫外线消毒器适合于工业废水排放、生活污水排放中末端水的消毒处理。适用对象为污水处理厂、工厂和医院等的污水处理站。、
2/框架式紫外线消毒器用于渠道式排水的消毒处理。
3、框架式紫外线消毒器可用于替代常规的加氯消毒工艺设备。

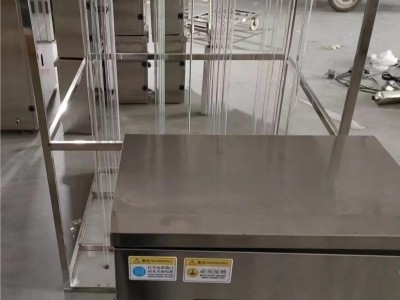

紫外线消毒模块：放置于水渠内，将灯管全部没于水下作业。
4、紫外模块采用双排灯并列排布，防水设计，模块上端镇流器盒防护等级达到1P54；单个模块结构紧凑、安装方便，在水流动过程中可实现单独维护。
5、模块所有与污水接触的金属元件均为304/316不锈钢；所有连接线缆均不暴露在污水和紫外光中。
6、灯管处密封采用双重保护设计。
7、设备采用低压高强度紫外灯，高强度UV-Ｃ输出，寿命长，有效工作寿命大于12000小时；灯管为单端出线式，便于安装与维护。
8、设备采用的镇流器是专为本产品所使用的紫外灯配套设计，匹配性好，具有多种异常状态的保护功能，可靠性高，寿命长。
9、石英套管采用进口原材料石英，紫外光透过率大于93%；与紫外灯相配，结构亦为单端开口式，安装方便，减少漏水点。
10、每个模块均配有漏水检测器，一旦漏水能及时断开电源并发出报警信号，保证安全性；漏水检测器与紫外灯同端出线，便于安装与维护。
11、高效的全自动机械清洗（气动清洗式、水压清洗式供用户选择）。
12、独创的水压为动力的清洗系统。
13、大工作水压为0.3MPa。
14、50C≤适应水温≤600C。
15、模块输入电源220V/50HZ。
一. 明渠式紫外线消毒系统整体性能描述
1.所用紫外消毒系统可以根据污水厂流量及紫外光透光率的变化来调节输出功率。
2.为保证系统稳定及消毒效果，紫外消毒系统的灯管额定功率不低于 KW。
3.紫外消毒系统要求满足下述消毒排放标准的出水；粪大肠菌群不超过1×103MPN/L。
4.紫外消毒系统包括满足技术规范要求的紫外灯模块组、模块支架、系统控制中心、镇流器控制柜、自动清洗系统、清洗驱动系统、水位控制系统、声光报警、远程监控系统和水位控制溢流堰等全套设备。我公司所报紫外消毒系统为完整配套，能完成所有正常消毒运行及监测及控制功能。
5.该紫外消毒系统保证：在峰值流量和紫外透光率为65%时，系统在灯管寿命终点所能实现的有效紫外剂量，即消毒器生物验定剂量不小于20，000μws/cm2(20mJ/㎝2)
6.系统电控设备为室外或室内安装设计，柜体材质采用不锈钢。
7.镇流器柜内空气非密闭，需外界交换气体冷却，具有高防尘等级。
8.所有连接紫外灯与镇流器的线缆不暴露在污水和紫外光中。
二、明渠的设计尺寸及安装要求
1、模块灯管与石英套管的安装步骤
首先装入电线焊插座，然后在（锥管接头）螺纹管头孔内装入一个顶套管环形圈及两个O型密封圈。
将已经装入灯管的石英套管，从另一端螺纹管头孔穿过，先在石英套管上装入一个螺丝管头压盖（通孔的）和一个碗形密封圈，套在石英套管上距管口约50mm处。
将灯管插座插入灯管的插脚上,然后将石英套管插入锥形接头的孔内(必须穿过两个O型密封圈和套进顶套管环形圈上)，再拧紧压盖(手感适可而止)
在石英套管的尾端(不开口的一端)套上一个碗形密封圈，再拧紧压盖(不通孔的压盖)，(手感适可而止)。
2、模块安装简易方式
将模块整机放在水渠槽内，用4个螺丝固定在水槽上平面上，要求模块中心与水渠槽中心重合。
3、运行与维护
1.按规定电源电压运行，检查供电电压是否符合要求，每相电压在180V~220V以内，保证镇流器和灯管工作正常。
2.在正常水位，使灯管全部浸在水中
3.合上电源开关，再合电路电源开关，模块即送电运行。
4.合模块空气开关时，检查该模块电子镇流器LED指示灯是否正常发亮。有异常应进行检查。
5.如发生故障声光报警信号，及时进行排除，先关闭电路电源开关，解除报警，再根据报警指示灯指示的模块号，检查相应的模块所配镇流器LED指示灯是否亮，更换故障镇流器及紫外灯管。（先试更换镇流器）
6.更换灯管时，需将模块吊起，先将故障灯管两端的锁帽拧开，取出石英套管，（注意不要丢密封件）取出故障灯管，更换取出的故障灯管
7.起吊和更换管时，必须格外小心不要碰坏玻璃器件。
8.电控柜，紫外排架模块等金属构件，安装时必须做好安全接地。
9.设备运行时，电控柜的散热风机要保证正常运转，电控柜保持良好的散热效果。
10.如发生某路自动开关跳开，可能是该路模块密封漏水，电路受潮引起漏电开关动作，应检查更换相应模块密封，保证其密封严实。
放置于水渠内，将灯管全部没于水下作业：
★紫外模块采用双排灯并列排布，防水设计，模块上端镇流器盒防护等级达到IP54；单个模块结构紧凑、安装方便，在水流动过程中可实现单独维护
★模块所有与污水接触的金属元件均为304 316不锈钢；所有连接线缆均不暴露在污水和紫外光中
灯管处密封采用双重保护设计；
污水厂紫外线消毒器模块/框架紫外线消毒系统/排架式紫外线消毒装置/巴氏计量槽/自动溢流堰/明渠紫外线消毒模块/框架紫外线消毒设备/国家一级A
★设备采用低压高强度紫外灯，高强度UV-C输出，寿命长，有效工作寿命>12000小时；灯管为单端出线式，便于安装与维护；
★设备采用的电子镇流器是专为本产品所使用的紫外灯配套设计，匹配性好，具有多种异常状态的保护功能，可靠性高，寿命长；
★石英套管采用无臭氧型进口原材料石英管，紫外光透过率大于93％；与紫外灯相配，结构亦为单端开口式，安装方便，减少漏水点；
★每个模块均配有漏水检测器，一旦漏水能及时断开电源并发出报警信号，保证安全性；漏水检测器与紫外灯同端出线，便于安装与维护；
★高效的全自动机械清洗（气动清洗式、水压清洗式供用户選则）
★独创的水压为动力的清洗系统
★工作水压为0.3MPa；
★5℃≤适应水温≤60℃；
★模块输入电源220V/50Hz；
1、产品优势
杀菌效果安全可靠
系统简单，易操作便于维护
技术成熟，设备运行稳定性高，维护成本低廉
缺水自动保护，可实现*
确保完全的消毒效果和生态安全
结构稳定，适合长期运转
光强度自动报警
灯管寿命自动报警
2、售后服务
感谢您购买我公司系列产品，本产品保修期为十二个月。在保修期内，凡因质量问题，本公司免费更换损坏配件。保修期过后，收取配件成本费用。
明渠式（框架式）紫外线消毒器清洗系统
在紫外灯管杀菌设备运行过程中，清洗是一个十分重要的过程，在中水杀菌处理过程中，水中的悬浮物、有机物和钙垢等由于灯管表面温度很高，很容易附着在管壁上，机械清洗过程中有时很难清洗干净。在很多时候由于灯管结垢等问题使杀菌效果达不到要求。因此，本系统在继承了机械自动清洗的优点的同时辅以化学清洗。广西污水处理厂 水厂框架式紫外线消毒设备冀陆诚排架式紫外线消毒系统厂家直供
· 具备机械自动清洗机构加化学清洗，机械清洗自动操作及控制清洗周期，在整个机械清洗过程中保证被清洗灯管和模块照常工作。
· 机械自动清洗系统由控制系统控制并且可由操作人员调节清洗频率和清洗次数。清洗头采用可伸缩四氟刮片，不仅清洗效果好，而且清洗头刮擦片寿命长，一般不少于5年。
· 清洗系统在整个清洗过程中保证被清洗灯管和模块照常工作。
· 清洗频率可在1～500次/周，现场可调，远程手动或远程自动清洗控制可以通过操作界面实现。
· 采用压缩空气驱动方式，洁净环保，避免采用液压驱动漏油产生二次污染的情况产生。
· 石英套管清洗拖架往复运动以达到刷洗石英套管外表面附着的污物的目的，确保连续灭菌功能。
· 清洗系统的金属部件采用不锈钢制作。
· 化学清洗过程一般根据实际情况而定。
明渠式（框架式）紫外线消毒器气动系统
