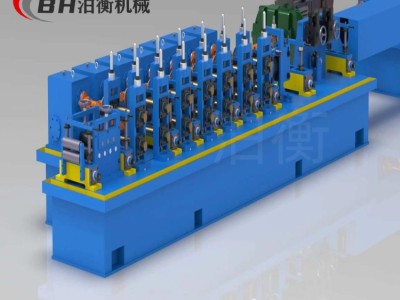

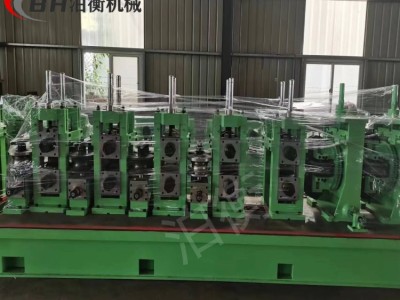

高频卷管设备直缝焊管机组供应

以带钢为原料，经开卷、成型、高频焊接、解决焊瘤、定径、校直、切断等一系列制管工序制造出圆钢管或各样式一行钢管的成套设备。采用辊式成型将带钢冷弯加工成圆坯，通过高频感应加热将焊缝挤压形成圆管，在经过定径加工生产出各样式标准规格的圆管、方矩形管。

高频焊管用途：

焊管，直缝高频焊接钢管具有工艺相对简单，速度快连续生产的特点，在民用建筑、石化、轻工等部门有许多用途。多用于输送低压流体或做成各样式工程构件及轻工产品。

HG50K76高精度高频焊管生产线用于生产直径为Φ20-Φ76mm，壁厚为0.6-2.0mm的高频钢管,还可以生产相应的方矩型管20*20-60*60、异型管及各类门窗管。

二、原材料、成品、工艺、及用户配置简介

1、适应材料：

（1）热轧或冷轧带钢（符合GB700-88或GB1591-88）

（2）材质：低碳钢、低合金钢δs≤345Mpa δb≤610Mpa

（3）带钢厚度：0.6-2.0mm（符合GB708-88）

（4）钢带宽度：60-240mm（±0.2mm）

（5）钢带内径：Φ280-Φ460mm

（6）钢卷外径：Φ600-Φ1000mm

（7）卷重：1500Kg

2、加工钢管尺寸范围：

（1）外径：Φ20-Φ76mm 方管20×20－60×60×2.0

（2）壁厚：06-2. 0mm

（3）长度：4-12M

（4）轧制速度：20-120米/分

3、产品（钢管）生产工艺流程

原料（带钢卷）→放料→钢带首尾剪切→储料仓→被动矫平→成型轧制→高频焊接→去除焊缝毛刺→冷却→定径→粗矫直→定尺切断→收集

4、产品精度：外径公差±0.1mm

5、配置高频设备：200KW

6、用户配置事项：（仅供参考）

（1）车间占用场地：50M×8M（长×宽）
