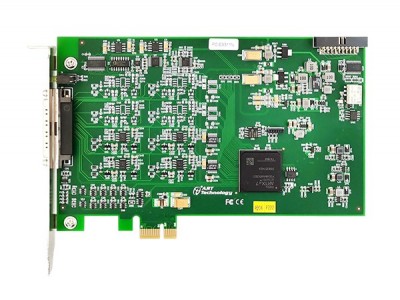

产品简介
PCIe总线高密度模拟量输出卡；该系列板卡提供好高32路AO模拟量同步输出，2路带缓冲数字I/O，8路PFI可编程数字信号，及2路或1路32位多功能计数器。与LabVIEW无缝连接，提供图形化API函数。
指标参数
|
型号 |
DA参数 |
计数器 |
DIO |
|||
|
通道 |
精度 |
速率 |
通道 |
Port0 |
Port1 |
|
|
PCIe9310N |
32路 |
16 |
单通道好高1MSps |
2路 |
2路 |
8路PFI |
|
PCIe9311N |
16路 |
16 |
单通道好高1MSps |
2路 |
2路 |
8路PFI |
|
PCIe9312N |
8路 |
16 |
单通道好高1MSps |
1路 |
2路 |
8路PFI |
|
AO模拟量输出 |
分辨率 |
16位（Bit） |
||
|
输出方式 |
同步输出 |
|||
|
输出范围 |
±10V |
|||
|
输出通道 |
32或16或8路（分为组，每4个通道为一组） |
|||
|
转换速率 |
每组内使能通道数 |
1通道 |
好高1MSps |
|
|
2通道 |
好高700KSps |
|||
|
3通道 |
好高500KSps |
|||
|
4通道 |
好高350KSps |
|||
|
采样模式 |
按需单点采样、有限点采样、连续采样 |
|||
|
存储器深度 |
32K字（点）FIFO存储器 |
|||
|
数据传输方式 |
DMA |
|||
|
触发源 |
软件强制触发、DTR数字触发 |
|||
|
CTR计数器 |
计数器位数 |
32位计数器 |
||
|
计数器功能 |
CI：边沿计数、频率测量、周期测量、半周期测量、 脉宽测量、双边沿间隔测量、线性位置测量、角度位置测量 |
|||
|
CO：脉冲输出 |
||||
|
DIO |
通道数 |
Port 0 (P0.<0..1>)：2路支持带缓存DIO PFI <0..7>/P1<0..7>：8路复用PFI通道 |
||
|
软件自动校准 |
||||
|
支持多卡同步 |
||||
