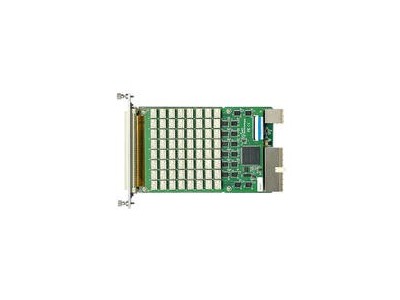

PXI2601是一款由128个交叉点组成的高密度 PXI矩阵开关模块，可使用不同的接线盒配件将其配置为4×32、8×16或双4×16的2线矩阵。该模块采用机电继电器，为大功率信号提供了出色的性能，同时具有低热偏移，可在低电压电平下进行**测量。PXI2601还具有监测继电器的板载继电器计数的功能，从而预警产品的正常使用寿命。
指标参数
|
产品型号 |
PXI2601 |
||
|
产品系列 |
128交叉点矩阵开关 开关卡 |
||
|
总线类型 |
端子盒连接 |
||
|
连接器 |
DIN41612 |
||
|
接线方式 |
前置式接线端子盒 |
||
|
拓扑结构 |
2线4×32矩阵 |
TB2601-4_32 端子盒 |
|
|
2线8×16矩阵 |
TB2601-8_16 端子盒 |
||
|
2线双4×16矩阵 |
TB2601-D4_16 端子盒 |
||
|
输入特性 |
切换电压 |
通道间 |
150 V |
|
通道与地 |
150 V, CAT I |
||
|
切换功率（单通道） |
30W, 37.5 VA |
||
|
切换电流（单通道） |
1A |
||
|
承载电流（单通道） |
2A |
||
|
模块电流（单通道） |
8A |
||
|
直流路径电阻 |
好初时 |
< 1Ω |
|
|
寿命终止时 |
≥2Ω |
||
|
热电动势 |
< 9μV |
||
|
好小电流 |
10μA |
||
