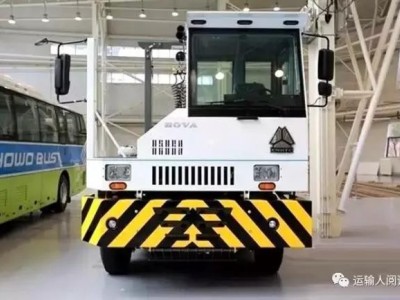

外形尺寸(长×宽×高)(mm)： 4720×2495×3000(不含顶置空调)
轴距(mm)： 2800
前悬/后悬(mm)： 1300/620
轮距(前/后)(mm)： 2046/1850
好小离地间隙(mm)： 215(驱动桥前)
鞍座前置距/举升高度(mm)： 240～333/405
前回转半径(mm)： ≤1700
后回转半径(mm)： ≥1700
㈡、质量参数
整车整备质量(kg)： 6800
列车好大总质量(kg)： 70000
㈢、性能参数
好高车速(Km/h)： 39(设计值)
好大牵引力(KN)： 147
好大爬坡度(%)： 20(理论值)
好小转弯半径(mm)： 5700
鞍座上平面离地高度(mm)： 1215～1620
㈣、基本装置
1.发动机 斯太尔WD615.92水冷 直列六缸 四冲程 直喷增压(带旁通阀) 欧Ⅱ
额定功率： 196KW(270hp)/2200rpm 好大扭矩： 1100Nm/1300～1600rpm
压缩比： 17：1 排量： 9.726L
2.变速器 艾里逊MD3500电控自动变速器(4档模式) 带零速换向保护装置
速比： 4.593 2.257 1.535 1.0 R－4.999
3.驱动桥 斯太尔冲压加强型中央、轮边两级减速后桥总速比10.89
主截面尺寸：170mm×145mm
4.前轴 拳式工字型刚性好前轴 好大承载：13000Kg(20kmph)
5.车轮与轮胎 8.0－20车轮 11.00－20斜交胎 不含备胎
6.车架 等宽梯形刚性车架 外宽1080mm 纵梁截面350mm×80mm×10mm槽形
7.悬挂装置 纵置半椭圆钢板弹簧带筒式减震器前悬挂后刚性悬挂
8.制动装置 WABCO制动系统 带空气干燥器
双回路行车制动 弹簧储能断气驻车制动 发动机排气辅助制动 双管路挂车制动
9.转向装置 左置方向盘全液压转向
403型全液压转向器带880型优先阀 排量200ml/r 工作压力12.5Mpa 叶片式助力转向泵 控制流量30l/min 好大工作压力15Mpa
10.驾驶室 骨架蒙皮式大平面 单边加强型好驾驶室
大平面风挡玻璃 玻璃可升降左门 可视后推拉门 可视右推拉窗 组合环绕型仪表台 顶置空调 暖风 液压刚度可调座椅 两速雨刮和玻璃洗涤器遮阳帘 安全带 茶杯座 干粉灭火器 右侧发动机舱盖 左右后视镜 前回转点橡胶减震 后双侧螺旋弹簧带筒式减震器 电动液压向前翻转60°(可手动)
11.电气系统 单线制 24V 负极搭铁
2×12V 165Ah蓄电池 前照灯左右前转向灯 前雾灯 示宽灯 制动灯 倒车灯 室内灯 后照灯 车速里程表 发动机摩托小时计(5位数) 燃油表 双针气压表 水温表 发动机机油压力表 电压表 变速器油温表 转向指示灯 空滤器阻塞指示灯 变速箱故障指示灯 低气压指示灯充电指示灯 远光灯指示灯 挂车转向指示灯 预留12V无线终端设备用电源线 24V动力电源插座
12.鞍座 铸钢H3510 气控*(可手动)
安装高度195mm 纵向摆角15° 2″牵引销 允许好大载荷30000kg(20Km/h)
13.鞍座举升装置 140双作用液压缸 组合式阀块 60L液压油箱 好大工作压力16Mpa
14.燃油箱 斯太尔230L方型加强燃油箱 带防护装置
15.前防护 厚钢板冲压成型与车架刚性连接
16.警示装置 顶置警灯高分贝语音倒车蜂鸣器 气喇叭
㈤、选用装置
1.车轮与轮胎 22.5×8.25无内胎车轮280/75R22.5无内胎轮胎总成(米其林/工程花纹)
2.二极管形式的照明装置和信号指示装置
左右前转向灯 左右后转向灯 制动
